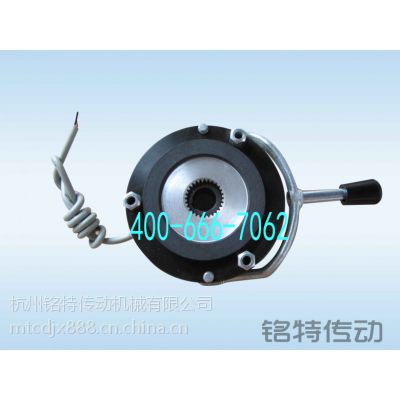

SDZ1-80系列电磁失电制动器为电磁脱离（释放），断电弹簧施压的摩擦式制动器，可实现快速停车和准确定位，用在不断电时安全（防险）制动等场合。它主要与Y系列电动配套成YEJ系列电磁制动三相异步电动机，如与通电电机，齿轮传动电机、伺服电机、步进电机的制动和保持。
SDZ1-80电磁制动器由磁轭、励磁线圈、弹簧、制动盘、衔铁、齿轮套、手动释放装置、安装螺钉等零件组成，当制动器线圈通电时，线圈产生磁场使衔铁吸向磁轭，衔铁与制动盘脱离（释放）；当线圈断电时，磁通消失，衔铁被释放，弹簧施压于衔铁，将制动盘上的摩擦片压紧，从而产生制动力矩达到制动的目的。
SDZ1-30电磁制动器具有结构紧凑、体积小、安装方便、制作工艺标准化、低转动惯量、低耗能、手动释放、扭矩可调、高防护等级、H级绝缘、耐高温、可实现频繁操作,且广泛应用于冶金、建筑、化工、食品、机床、印刷、包装等机械中，及在断电时（防险）制动等场合。 SDZ1-80电磁制动器安装注意事项：
（1）摩擦片及衔铁表面不得有油污，必须保持清洁；
（2）安装时必须***气隙“δ”；
（3）齿轮套不得有轴向窜动；
（4）安装后必须旋出空心螺栓锁紧在电机后端盖或法兰盘上。
SDZ1-80电磁制动器性能参数表：
项目型号 | SDZ1-05 | SDZ1--08 | SDZ1--15 | SDZ1--30 | SDZ1--40 | SDZ1--80 | SDZ1--150 |
配套YEJ电机机座号 | 71 | 80 | 90 | 100 | 112 | 132 | 160 |
额定力矩(N.m) | 5 | 8 | 15 | 30 | 40 | 80 | 150 |
额定功率P20(W) | 35 | 50 | 60 | 80 | 110 | 130 | 150 |
接通时间(≤ms) | 63 | 87 | 110 | 140 | 152 | 165 | 214 |
断开时间(≤ms) | 55 | 72 | 95 | 120 | 130 | 140 | 180 |
工作气隙(mm) | 0.8 | 1 | 1 | 1 | 1 | 1.2 | 1.2 |
额定电压DC(V) | 99 | 99 | 99 | 99 | 170 | 170 | 170 |
允许工作转速(rpm) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
